Spygliuota pertvara

„Shenchi“ pristato aukštos kokybės pertvarines spygliuotas jungtis, specialiai sukurtas žarnoms nutiesti per įrangos plokštes, tuo pačiu užtikrinant patikimą sandarinimą. Pagamintos iš žalvario, SUS304 ir SUS316L nerūdijančio plieno, šios jungiamosios detalės pasižymi dideliu atsparumu korozijai ir yra tinkamos įvairioms darbo sąlygoms.

Produkto struktūra

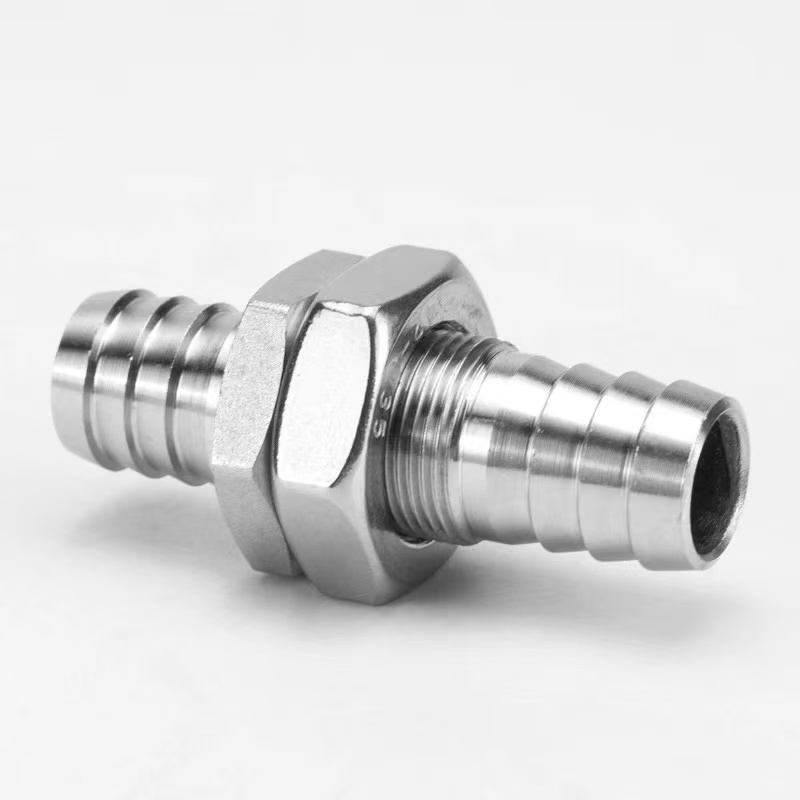

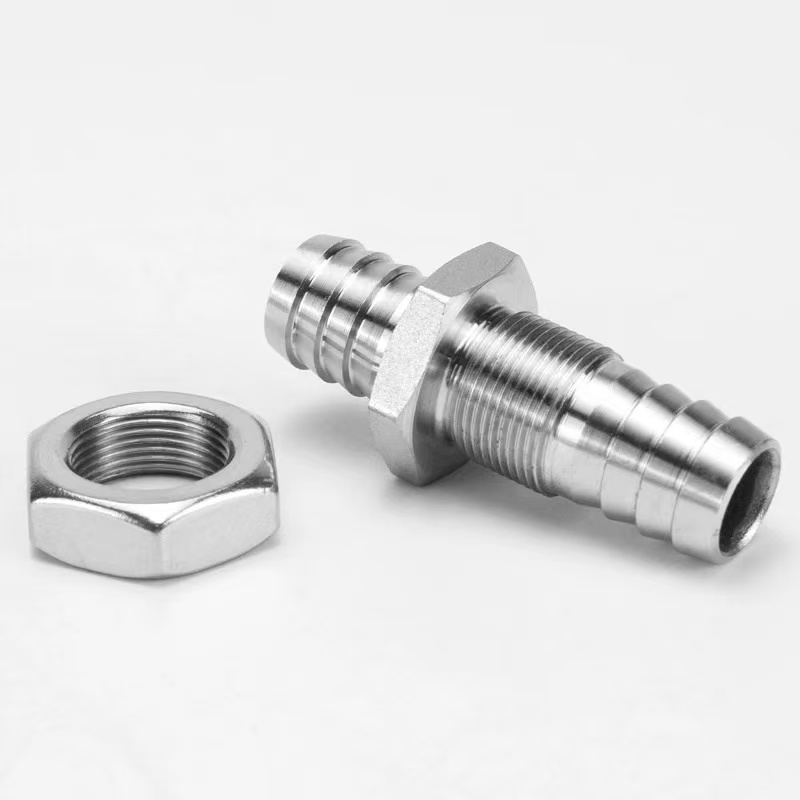

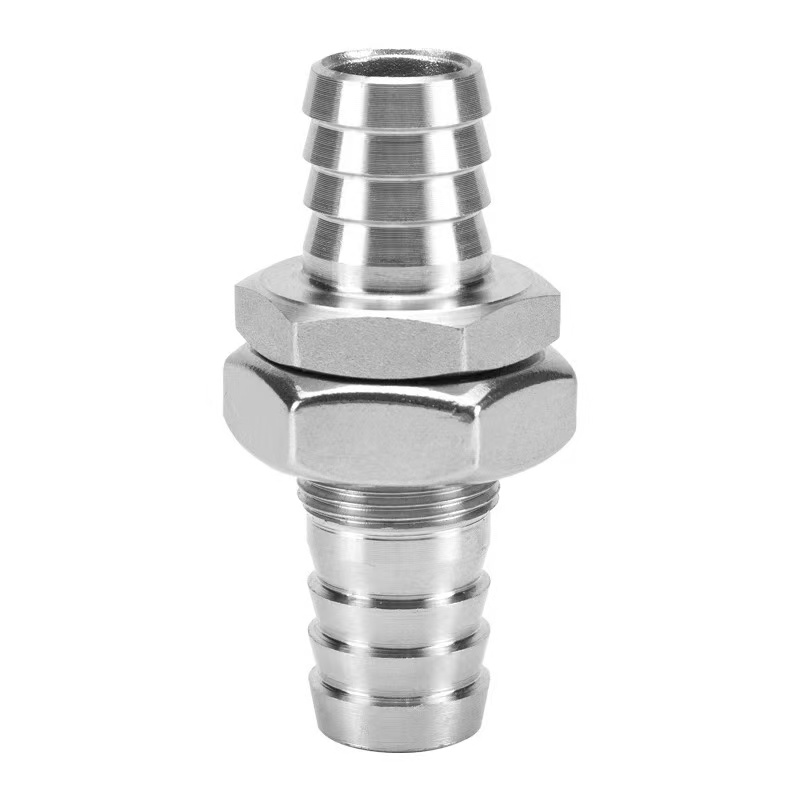

Spygliuotos pertvaros konstrukciją sudaro pertvaros sriegiai, fiksavimo veržlė ir spygliuotos žarnos jungtys. Montavimo metu reikalinga tik plokštės skylė; priveržus veržlę užbaigiamas tvirtinimo ir sandarinimo procesas.

Spygliuotas galas turi neslystantį griovelį, užtikrinantį saugų sujungimą, kai naudojamas su žarnos spaustuku. Šios jungiamosios detalės plačiai naudojamos valdymo spintelėse, vandens valymo įrangoje, medicinos prietaisuose ir kitose susijusiose srityse.

Gaminio specifikacijos

Struktūriniai pranašumai

Spygliuota pertvara yra vamzdžių jungtis, specialiai sukurta žarnoms nutiesti per įrangos plokštes, gaubtus ar pertvaras, tuo pačiu užtikrinant fiksuotą sandarinimą. Jo pagrindinė konstrukcija apima pertvaros sriegio sekciją, fiksavimo veržlę, sandarinimo tarpiklį ir spygliuotą žarnos jungtį. Montavimo metu skydelyje reikia padaryti tik atitinkamo skersmens skylę. Jungiamosios detalės sriegio dalis praleidžiama per skylę, o veržlė priveržiama iš priešingos pusės, kad būtų užbaigtas tvirtinimo ir sandarinimo procesas.

1. Pertvaros tvirtinimo struktūra:Sriegio sekcijos ilgis pritaikytas įprastam plokščių storiui. Užveržus fiksavimo veržlę, ji tvirtai pritvirtina plokštę, užtikrindama, kad jungtis išliktų saugi net veikiant išorinėms traukimo jėgoms.

2. Spygliuotos žarnos jungtis:Vienoje arba abiejose plokštės pusėse yra spygliuoti kūginiai dantys, skirti įkišti žarną ir suformuoti sandarią jungtį su žarnos spaustuku. Spygliuotas galas turi dvigubą neslystantį griovelį, kuris pasižymi žymiai didesniu atsparumu ištraukimui nei įprastos jungiamosios detalės.

3. Sandarinimo sistema:Abiejose skydo pusėse yra guminės tarpinės arba O-žiedai. Priveržus veržlę, sandarinimo tarpiklis suspaudžiamas, todėl skydo angoje pasiekiamas nepralaidus vandeniui ir dulkėms nepralaidus sandarinimas, kurio apsaugos klasė yra iki IP65 arba aukštesnė.

Diegimo būdas

Patvarias Shenchi pertvarines spygliuotas jungtis lengva montuoti. Saugų ir sandarų ryšį galima pasiekti tik šešiais etapais:

1 veiksmas: skydo skylės paruošimas

Padarykite atitinkamą apvalią skylę skydelyje, atsižvelgdami į išorinį sriegio skersmenį. Įsitikinkite, kad skylės kraštas yra lygus ir be įbrėžimų, kad nepažeistumėte sandarinimo tarpiklio.

2 veiksmas: sumontuokite sandarinimo tarpiklį

Uždėkite pridedamą EPDM sandarinimo tarpiklį ant sriegio dalies, prispauskite ją prie tvirtinimo pagrindo. Jei reikia sandarinti abiejose plokštės pusėse, kiekvienoje pusėje uždėkite po vieną tarpiklį.

3 veiksmas: įdėkite per skydelį

Įkiškite sriegio dalį į angą iš vienos plokštės pusės, įsitikinkite, kad jungiamosios detalės pagrindas liečiasi su skydeliu, o tarp jų yra sandarinimo tarpiklis.

4 veiksmas: priveržkite fiksavimo veržlę

Užsukite fiksavimo veržlę ant sriegio dalies iš priešingos plokštės pusės ir palaipsniui priveržkite ją veržliarakčiu. Rekomenduojamas sukimo momentas: 5–8 N·m žalvario medžiagoms ir 8–12 N·m nerūdijančiam plienui. Priverždami jungties korpusą laikykite nejudantį.

5 veiksmas: prijunkite žarną

Pasirinkite specifikaciją, kurioje spygliuočio išorinis skersmuo yra 0,5–1 mm didesnis už vidinį žarnos skersmenį. Įkiškite žarną vertikaliai ant spygliuoto galo, kol ji pasieks pagrindą. Jei naudojate aukštą slėgį, naudokite nerūdijančio plieno žarnos spaustuką ir pritvirtinkite jį tarp antrojo ir trečiojo spyglių.

6 veiksmas: sandariklio vientisumo testas

Atlikite statinio slėgio bandymą esant 1,5 karto didesniam nei darbinis slėgis. Jei tris minutes nėra nuotėkio, įrenginys yra kvalifikuotas.
