L tipo Pagoda vandens vamzdžio jungtis

Produktų tipai

Kaip profesionalus Kinijos L-Type Pagoda vandens vamzdžių jungčių gamintojas, Shenchi siūlo du pagrindinius produktų tipus:

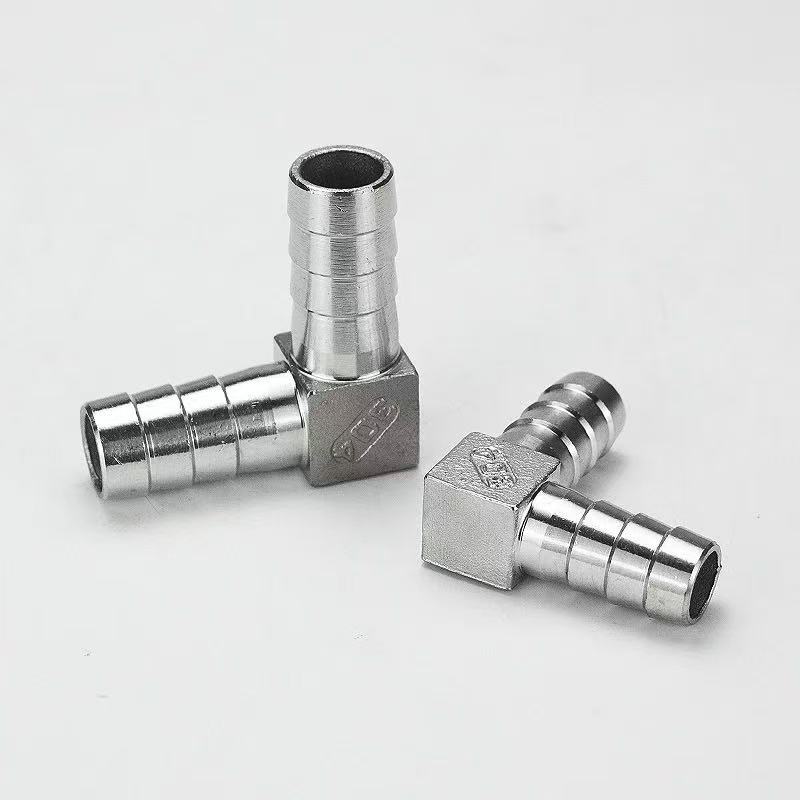

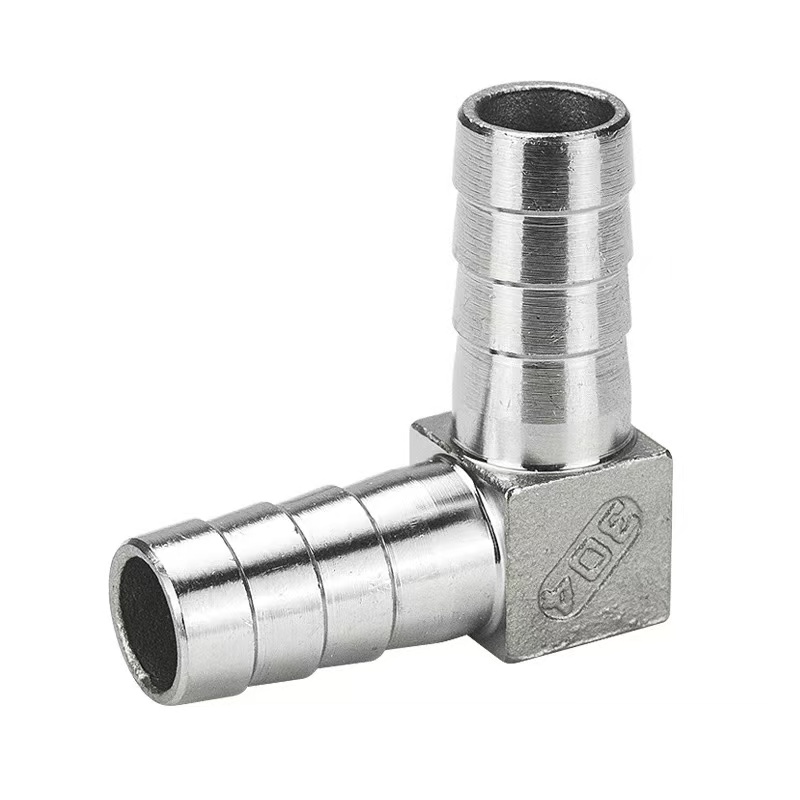

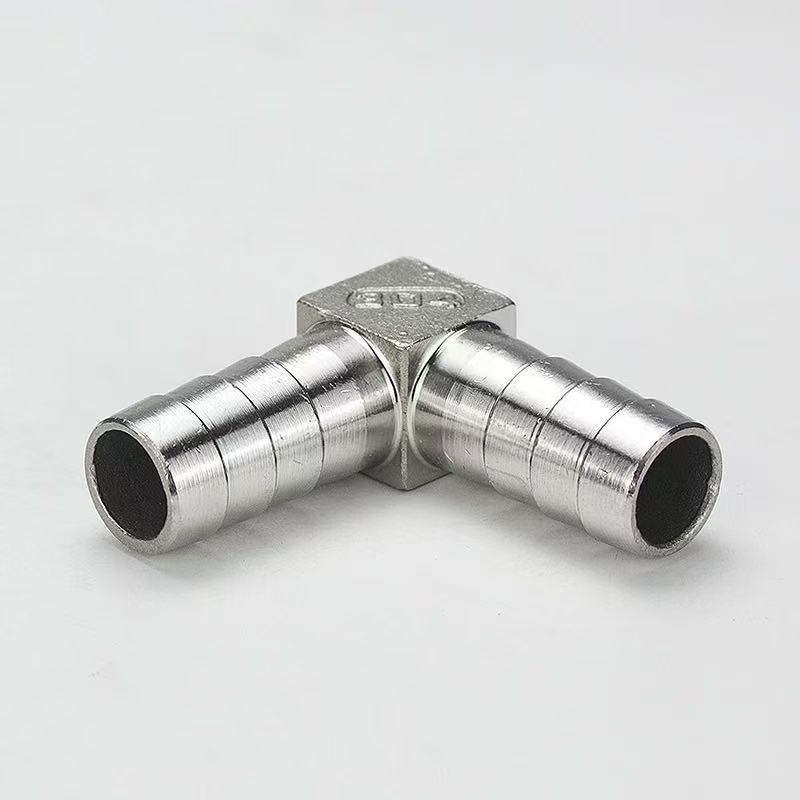

L tipo pagodos vandens vamzdžio jungtis: abiejuose galuose yra spygliuota pagodos konstrukcija, skirta sukurti 90 laipsnių kryptingą jungtį tarp dviejų lanksčių žarnų.

L tipo vyriška sriegiuota pagodos jungtis: viename gale yra spygliuota pagodos konstrukcija, skirta prijungti prie lanksčios žarnos, o kitame gale yra išoriniai (išoriniai) sriegiai, skirti sukurti 90 laipsnių kryptingą jungtį tarp žarnos ir įrangos su vidiniu (kišrūne) sriegiu.

Abu tipai pasižymi 90 laipsnių kampu pasvirusiu dizainu ir identiškomis spygliuotų pagodų galų specifikacijomis. Galima rinktis iš įvairių medžiagų: 304 nerūdijančio plieno, 316L nerūdijančio plieno arba žalvario. Pagrindinis skirtumas yra prijungimo būdas: pirmasis palengvina tiesioginį žarnos sujungimą su žarna, o antrasis palengvina pereinamąjį sujungimą tarp žarnos ir įrangos, todėl siūlo lanksčias pasirinkimo parinktis, atitinkančias įvairius montavimo scenarijus.

Kuo skiriasi L tipo pagodos vandens vamzdžio jungtis ir L tipo vyriškos srieginės pagodos jungtis?

Pagrindinis skirtumas: „Shenchi L-Type Pagoda“ vandens vamzdžio jungtis turi dvigubą spygliuočių sąsają (abu galai yra spygliuotos pagodos galvutės, skirtos tiesiogiai prijungti prie lanksčių žarnų). L tipo vyriškos srieginės pagodos jungties viename gale yra išorinis sriegis, o kitame - spygliuota pagoda, skirta prijungti lanksčią žarną prie standaus vamzdžio arba vožtuvo korpuso su vidiniais sriegiais. Šenčis’s didelio našumo L tipo pagoda vandens vamzdžių jungtys yra kaltos iš žalvario arba 304/316L nerūdijančio plieno; jų 90 laipsnių stačiakampė struktūra idealiai tinka vamzdynams nukreipti. Dviejų spygliuočių konstrukcija užtikrina tvirtą ir patikimą sukibimą—ypač kai suporuotas su žarnų spaustukais—kad būtų išvengta atsiskyrimo ir nutekėjimo. Šios jungiamosios detalės pasižymi puikiu atsparumu slėgiui, korozijai ir senėjimui. 316L nerūdijančio plieno variantas yra specialiai pritaikytas labai korozinėms aplinkoms, tokioms kaip jūros vanduo arba cheminis apdorojimas. Lengvai montuojamos, šios jungiamosios detalės idealiai tinka žemo slėgio žarnų jungtims vandentiekyje, pneumatinėse sistemose ir pramoninėse skysčių sistemose, todėl jos pasižymi išskirtiniu stabilumu ir ilgaamžiškumu.

Gaminio specifikacijos

Montavimo instrukcijos

„Shenchi“ prekės ženklo „L-Type Pagoda“ vandens vamzdžio jungtis, pagaminta pagal nacionalinius standartus, yra lengvai montuojama. Atlikus toliau nurodytus veiksmus, užtikrinamas patikimas ryšys:

1 veiksmas: žarnos pjovimas

Specializuotu žarnos pjaustytuvu nupjaukite žarnos galą stačiai ir plokščiai, išvengdami kampuotų pjūvių ar įbrėžimų, kad užtikrintumėte tobulą prigludimą prie pagodos spyglių. Pintoms arba sustiprintoms žarnoms rekomenduojama naudoti karšto pjovimo metodą, kad būtų užsandarinti kraštai ir apsisaugota nuo dilimo.

2 veiksmas: Pagodos pabaigos ryšys

Įkiškite žarną vertikaliai ant pagodos galo, kol žarnos paviršius susilies su pagodos jungties pagrindu. Pagodos spygliuočiai turi laiptuotą dizainą, kuris sukuria kelis sandarinimo žiedus, kai įkišama žarna. Jei naudojate aukštą slėgį, pritvirtinkite jungtį naudodami nerūdijančio plieno žarnos spaustuką arba spyruoklinį spaustuką; spaustukas turi būti tarp antrosios ir trečiosios pagodos spygliuočių.

3 veiksmas: sujungimas su sriegiu

Pasirinkite tinkamą srieginio galo sandarinimo būdą pagal jo specifikacijas: G formos sriegiams (lygiagrečių vamzdžių sriegiams) sandarinimui reikalinga guminė arba varinė tarpinė; NPT arba R sriegius (kūginius vamzdžių sriegius) prieš priveržiant reikia apvynioti 3–5 apsisukimus PTFE sriegio sandarinimo juosta. Priverždami uždėkite veržliaraktį ant šešiakampio jungiamosios detalės korpuso, kad sukimo momentas nepatektų į žarnos prijungimo tašką.

4 veiksmas: slėgio bandymas

Baigę montuoti, atlikite statinio slėgio bandymą 1,5 karto didesniu už sistemos darbinį slėgį. Jei palaikius šį slėgį 3 minutes nepastebėta jokių nuotėkių, mazgas paruoštas naudoti. Atitinkamos šios serijos L tipo vyriškos srieginės pagodos jungties diegimo procedūra yra identiška – skiriasi tik sriegio tipu, todėl galima lanksčiai pasirinkti pagal specifinius sąsajos reikalavimus.

Taikymo laukai

1. Vandens valymo įranga

„L-Type Pagoda“ vandens vamzdžio jungtis skirta 90 laipsnių krypties jungtims tarp PE ir PU vamzdžių vandens valytuvuose, vandens minkštikliuose ir RO (atvirkštinio osmoso) sistemose. Pagaminta iš 316L nerūdijančio plieno, atitinka maisto kokybės sanitarinius reikalavimus. Papildoma tos pačios serijos L tipo vyriška sriegiuota pagodos jungtis yra skirta programoms, kuriose įrangos sąsaja turi vidinį (vidinį) sriegį.

2. Pneumatinės automatikos sistemos

Naudojamas pneumatiniams vamzdeliams tiesti oro kompresoriuose, pneumatinių vožtuvų kolektoriuose ir automatinėse surinkimo linijose. Jo L formos konstrukcija taupo vidinę įrangos erdvę, o suderinamumas su greito prijungimo įvorėmis palengvina greitą surinkimą, išmontavimą ir priežiūrą.

3. Sanitarinė įranga ir buitinė technika

Sujungia išmaniųjų tualetų, indaplovių, skalbimo mašinų ir panašių prietaisų vandens įleidimo žarnas. Pagaminta iš žalvario, L-Type Pagoda vandens vamzdžio jungtis pasižymi puikiu šilumos laidumu, todėl tinka karšto vandens linijoms. „L-Type Male Threaded Pagoda Connector“ sukurta taip, kad atitiktų platesnį sąsajos standartų spektrą, randamą importuotoje įrangoje.

4. Pramoninės aušinimo ir tepimo sistemos

Taikoma staklių aušinimo linijose ir hidraulinėse tepimo sistemose. Nerūdijančio plieno konstrukcija užtikrina puikų atsparumą korozijai ir užtikrina patikimą veikimą sudėtingoje aplinkoje, kurioje yra alyvos rūkas, pjovimo skysčiai ir panašios sudėtingos darbo sąlygos.
