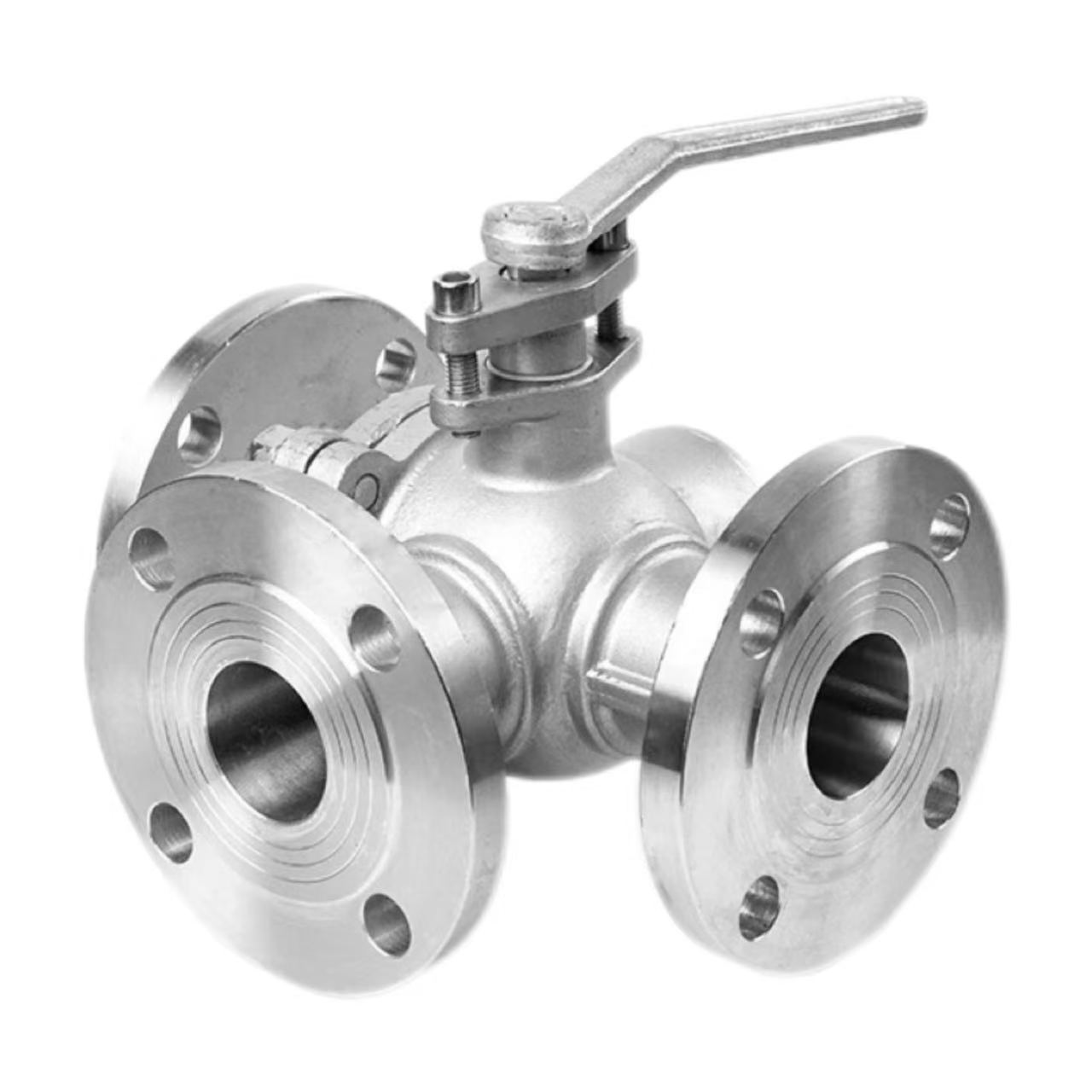

Trijų krypčių flanšinis rutulinis vožtuvas

Darbo principas

„Shenchi“ gamyklos korozijai atsparaus trijų krypčių flanšinio rutulinio vožtuvo veikimo principas grindžiamas rutulyje išpjautais L arba T formos kanalais. Rutulys dedamas vožtuvo korpuso centre ir pasukamas rankena. Kai rutulys sukasi, kanalai susilygiuoja su skirtingais vožtuvo prievadais arba nukrypsta nuo jų, suvokdami terpės srauto krypties perjungimą, susiliejimą arba padalijimą.

L formos rutulys:

 Sukant 90°, terpė gali persijungti iš įėjimo į bet kurią išleidimo angą, tinkama keisti scenarijus su vienu įvadu ir dviem išleidimo angomis arba dviem įvadais ir vienu išėjimu, pvz., pakaitomis tiekti skystį į du reaktorius.

T formos rutulys:

Pasukimas 180° leidžia vienu metu sujungti visus tris prievadus arba sujungti bet kuriuos du prievadus, tinkamas dviejų terpių maišymui ir išvedimui (sujungimui) arba vienos terpės padalijimui į dvi išvestis (padalijimas), pvz., oro kondicionavimo karšto ir šalto vandens maišymo sistemose.

Produkto parametrai:

Produkto pavadinimas: trijų krypčių flanšinis rutulinis vožtuvas	Specifikacijos: (1/8"-4") DN6-DN100
Nominalus slėgis: PN16	Korpuso medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartai: ANSI, BS, DIN, ISO, JIS	Taikoma temperatūra: -20 ℃ ~ +150 ℃ (standartinė), iki +350 ℃ (aukšta temperatūra), iki -196 ℃ (žema temperatūra)
Vidinė metalo medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)	Vidutinė temperatūra: aukšta temperatūra, žema temperatūra, vidutinė temperatūra, normali temperatūra
Veikimo būdas: rankinis	Sandarikliai: EPDM, PPL
Prijungimo būdas: Flanšinis sujungimas	Naudojimas: vanduo, oras, dujos, aliejus, skysčiai ir kt.
Kilmė: Kinija	Pavyzdys: yra pavyzdžių

Flanšinio sujungimo pranašumai:

„Shenchi“ 3 krypčių flanšiniai rutuliniai vožtuvai naudoja flanšines jungtis. Palyginti su srieginėmis jungtimis, flanšinės jungtys pasižymi didesniu atsparumu slėgiui; PN16 reitingas gali stabiliai atlaikyti 1,6 MPa slėgį. Išmontuoti patogu, todėl galima reguliariai tikrinti ir prižiūrėti vamzdynus. Užtikrintas patikimas sandarinimas; flanšo tarpiklis ir varžtai veikia kartu, kad išvengtų nuotėkio. Tinka didelio skersmens vamzdynams; Jei skersmuo didesnis nei DN50, kai srieginės jungtys sudėtingos, flanšai yra standartinis pasirinkimas. „Shenchi“, Kinijos 3 krypčių flanšinių rutulinių vožtuvų gamintojas, siūlo flanšus, atitinkančius ANSI, BS, DIN ir JIS standartus, tenkinančius pasaulinių klientų poreikius.

1 montavimo raktas: flanšo išlygiavimas

Flanšo išlygiavimas Montuojant Shenchi trijų krypčių flanšinį rutulinį vožtuvą, flanšo paviršiai turi būti sulygiuoti. Du flanšai turi būti lygiagretūs ir koncentriški, o nuokrypis neviršija leistino flanšo tarpiklio diapazono. Priverstinis varžtų išlygiavimas sukels vožtuvo korpuso deformaciją, o tai turės įtakos rutulio sukimuisi ir sandarinimo veikimui. Po išlyginimo tarpiklis turi būti dedamas į centrą ir neturi būti pasislinkęs. Mažos kainos trijų krypčių flanšinis rutulinis vožtuvas neprilygsta žemai kokybei; „Shenchi“ gaminiai pasižymi dideliu tikslumu ir lengvesniu montavimu. Korozijai atsparūs trijų krypčių flanšiniai rutuliniai vožtuvai turi standartus atitinkančią flanšo paviršiaus apdailą, užtikrinančią patikimesnį sandarinimą.

Antras montavimo punktas: varžtų priveržimas

Flanšiniai varžtai turi būti priveržiami įstrižai etapais. Sukimo momentą taikykite palaipsniui 2–3 etapais, 180° įstrižainės seka. Neveržkite vienos pusės iš karto, kitaip netolygus spaudimas ant tarpiklio sukurs nuotėkio kanalus. Varžtų sukimo momentas turi atitikti standartines vertes; per didelis priveržimas sugadins flanšą arba varžtus, o per mažas sandarinimas sukels nepakankamą sandarumą. „Shenchi“ 3 krypčių flanšinių rutulinių vožtuvų gamykla montuotojams pateikia rekomenduojamą sukimo momento lentelę. Šie montavimo taškai yra labai svarbūs užtikrinant ilgalaikį nesandarių vožtuvų veikimą; prašome griežtai laikytis specifikacijų.

3 montavimo taškas: vamzdyno palaikymas ir valymas

Prieš montuodami dujotiekio vidų reikia išvalyti, kad būtų pašalintas suvirinimo šlakas, geležies drožlės, smėlis ir kiti nešvarumai. Į vožtuvo ertmę patekę pašaliniai daiktai gali subraižyti rutulį arba sandariklius, todėl gali atsirasti nuotėkių. Dujotiekis turi būti nepriklausomai paremtas; vožtuvas neturi išlaikyti dujotiekio svorio. Didelio skersmens trišakio flanšo rutuliniai vožtuvai yra sunkūs; dujotiekio įdubimas gali ištraukti flanšą nuo centro ir sugadinti sandariklį. Korozijai atsparūs trišakiai flanšiniai rutuliniai vožtuvai yra pagaminti iš WCB, SUS304 arba SUS316L medžiagų, su vario arba nerūdijančio plieno vožtuvo šerdimi. Užbaigus montavimo taškus, rankena turi laisvai suktis ir neužstrigti; tada vožtuvas yra paruoštas naudoti.
