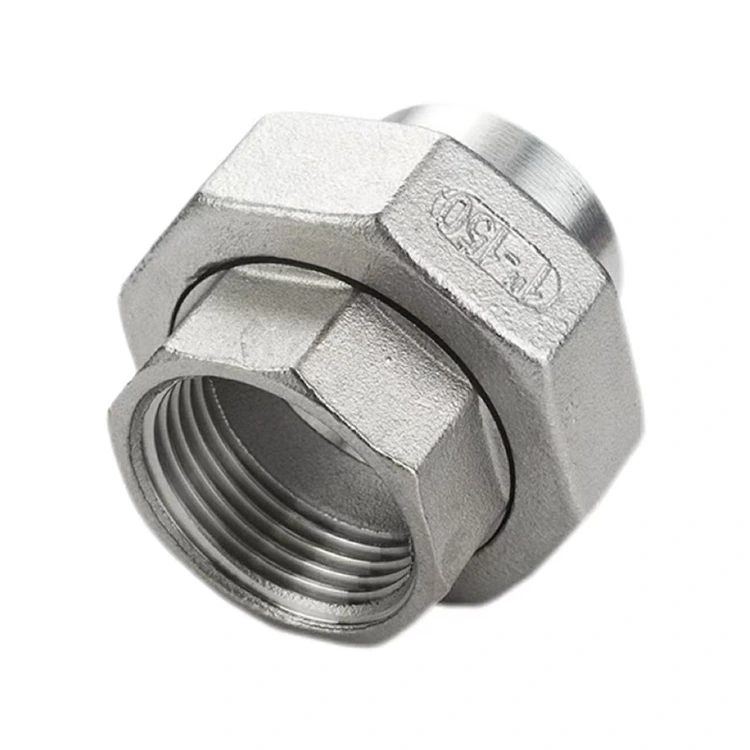

Moteriškas siūlas x Butt-Weld Union

Kaip profesionalus vamzdžių jungiamųjų detalių gamintojas Kinijoje, „Shenchi“ pristato „Female Thread x Butt-Weld Union“ – sudėtinę vamzdyno jungtį, kuri viename įrenginyje sklandžiai sujungia vidinio sriegio galą ir sandūrinio suvirinimo galą.

Kaip didelio našumo jungtis, pagrindinė Female Thread x Butt-Weld Union funkcija yra palengvinti besiūlių srieginių jungčių sistemų ir suvirintų vamzdynų sistemų sąsają. Srieginis galas yra tiksliai apdirbtas naudojant pažangią CNC technologiją, užtikrinančią tikslius sriegio profilius ir patikimą sandarinimą; tai leidžia tiesiogiai prijungti prie išorinių sriegių įrenginių, tokių kaip vožtuvai, maišytuvai ir prietaisai.

Sandarinio suvirinimo galas turi iš anksto apdirbtą nuožulną (nuožulną), skirtą TIG (argono lanko) suvirinimo būdu sujungti tiesiai su vamzdynu, sukuriant nuolatinį, sandarų sandariklį. Pagaminta iš aukštos kokybės nerūdijančio plieno arba žalvario, ši jungtis yra skirta didesniam nei 1,6 MPa darbiniam slėgiui ir veikia nuo -20°C iki 120°C temperatūros diapazone. Jis plačiai naudojamas naujos statybos projektuose suvirintų magistralinių vamzdynų sujungimui su srieginėmis atšakomis, taip pat renovacijos projektuose suvirintoms sistemoms sujungti su sriegine įranga. Dėl savo didelio našumo galimybių jis siūlo paprastą, bet patikimą sprendimą sudėtingiems vamzdynų prijungimo iššūkiams.

Gaminio specifikacijos

Pagrindinės struktūros ir dizaino akcentai

1. Integruota kompozicinė struktūra

„Shenchi Female Thread x Butt-Weld Union“ turi naujovišką integruotą kompozicinės konstrukcijos dizainą, tiksliai sujungiantį vidinio sriegio galą ir užpakalinio suvirinimo galą viename korpuse. Tai pašalina sudėtingumą, susijusį su kelių adapterių jungiamųjų detalių naudojimu, ir žymiai sumažina galimus nuotėkio taškus. Produktas formuojamas vieno etapo kalimo būdu, todėl medžiagos struktūra yra tanki ir didelis mechaninis stiprumas.

2. Tikslus vidinis sriegis

Vidinis srieginis galas yra apdirbtas naudojant didelio tikslumo CNC įrangą; sriegio profilis yra standartizuotas, o sukibimas yra tvirtas, visiškai atitinkantis tarptautinius moteriško sriegio x užpakalinio suvirinimo jungčių standartus. Sriegių specifikacijos apima BSPP, BSPT, NPT ir metrinius standartus, užtikrinančius puikų suderinamumą su įvairiomis vidaus ir tarptautinėmis vamzdžių jungiamosiomis detalėmis ir įranga.

3. Optimizuotas sandūrinio suvirinimo galų dizainas

Sandarinio suvirinimo galas turi iš anksto apdirbtą standartinį nuožulnumą, todėl montavimo metu nereikia antrinio paruošimo vietoje. Sujungus su vamzdynu TIG suvirinimu, suvirinimo jungtis įgyja tokį pat stiprumą kaip ir pagrindinės medžiagos, sukuriant nuolatinę, vientisą vamzdynų sistemą. Vamzdžio sienelės storis buvo optimizuotas, kad būtų užtikrintas suvirinimo vientisumas ir patogus valdymas.

4. Tarpinė sąjungos struktūra

Gaminyje yra nuimama tarpinė jungiamoji konstrukcija su tikslia sriegine jungtimi ir aukštos kokybės sandarinimo tarpine. Ši konstrukcija užtikrina lankstumą montavimo metu ir palengvina būsimą priežiūrą. Apžiūrai ar remontui dujotiekį galima atjungti tiesiog atlaisvinant tarpinę jungtį, taip išvengiant poreikio pjauti arba iš naujo suvirinti vamzdžių jungtis. II. Pagrindinio komponento konfigūracija

„Shenchi Female Thread x Butt-Weld Union“ sudaro šie pagrindiniai komponentai:

Korpusas: pagamintas iš aukštos kokybės 304 nerūdijančio plieno arba žalvario, tiksliai kaltas iš vieno gabalo.

Jungiamoji veržlė: Pagaminta iš labai stiprios medžiagos su antikoroziniu paviršiaus apdorojimu; sukurta taip, kad sriegis nenutrūktų net po pakartotinio surinkimo ir išmontavimo.

Sandarinimo tarpiklis: sudarytas iš specialios gumos, atsparios aukštai temperatūrai ir senėjimui; įterptas į griovelį, kad būtų užtikrintas automatinis sandarinimas.

Srieginis galas: tiksliai apdirbtas naudojant CNC technologiją, galima pasirinkti įvairius sriegio standartus.

Diegimo gairės

1. Suvirinto galo montavimas

Nuvalykite suvirintą galą ir vamzdžio kampą. Išlaikykite mažesnį nei 0,5 mm koncentriškumo nuokrypį. Norėdami užtikrinti visišką įsiskverbimą į suvirinimo šaknį, atlikite šakninį suvirinimą naudodami TIG (GTAW); baigę dangtelio praėjimą, patikrinkite, ar suvirinimo siūlėje nėra poringumo ar šlako intarpų.

2. Srieginio galo montavimas

Įsitikinkite, kad vamzdžio jungiamosios detalės su išoriniu sriegiu paviršius yra švarus. Rankiniu būdu įsukite kištuką į jungties galą su sriegiu. Veržliarakčiu priveržkite jį iki nurodyto standartinio sukimo momento; vidinė sandarinimo tarpinė automatiškai susispaudžia, kad susidarytų sandarus sandariklis.

3. Atsargumo priemonės

Montavimo metu saugokite, kad suvirinimo metu sukurta šiluma nepatektų į sandarinimo tarpiklio sritį. Prieš atlikdami bet kokius jungiamosios veržlės montavimo ar išmontavimo darbus, palaukite, kol suvirintoji jungtis visiškai atvės.

Priežiūros gairės

Reguliarus patikrinimas: kas šešis mėnesius patikrinkite jungiamąją jungtį, ar nėra nuotėkio ar atsilaisvinusių sriegių.

Tarpiklio keitimas: jei sandarinimo tarpinėje yra senėjimo ar nusidėvėjimo požymių, tiesiog atlaisvinkite jungiamąją veržlę, kad ją būtų lengva pakeisti.

Sriegio priežiūra: po ilgo naudojimo sriegius patepkite nedideliu kiekiu antikorozinio tepalo.

Suvirinto galo patikrinimas: patikrinkite, ar suvirinimo siūlėje nėra korozijos ar įtrūkimų; jei aptinkama problemų, nedelsdami atlikite taisomąjį suvirinimą.

Sistemos aptarnavimas: kai įrangą reikia išardyti techninei priežiūrai, tiesiog atlaisvinkite centrinę jungiamąją veržlę – nereikia pjauti vamzdyno.

Kodėl verta rinktis „Shenchi“?

1. Griežta kokybės kontrolė

Visapusiška kokybės kontrolė įgyvendinama viso proceso metu, nuo žaliavų tiekimo iki galutinio patikrinimo. Kiekvienas gatavas produktas prieš išvežant iš gamyklos yra 100 % patikrintas matmenų ir sandarumo bandymas.

2. OEM/ODM tinkinimo paslaugos

Siūlome pritaikytas sriegimo, pakavimo ir gaminių ženklinimo paslaugas. Suteikiame greito reagavimo galimybes nestandartinių specifikacijų ir specialių medžiagų poreikių atveju.

3. Labai konkurencinga gamyklos kainodara

Kaip tiekėjai tiesiogiai iš gamyklos, siūlome nuolaidas ir pakopines paskatas pagal kiekį.

4. Ilgalaikės, abipusiai naudingos partnerystės

Aktyviai siekiame užmegzti ilgalaikius bendradarbiavimo ryšius su didmenininkais, inžinierių firmomis ir vamzdynų rangovais. V. Susijusių produktų rekomendacijos

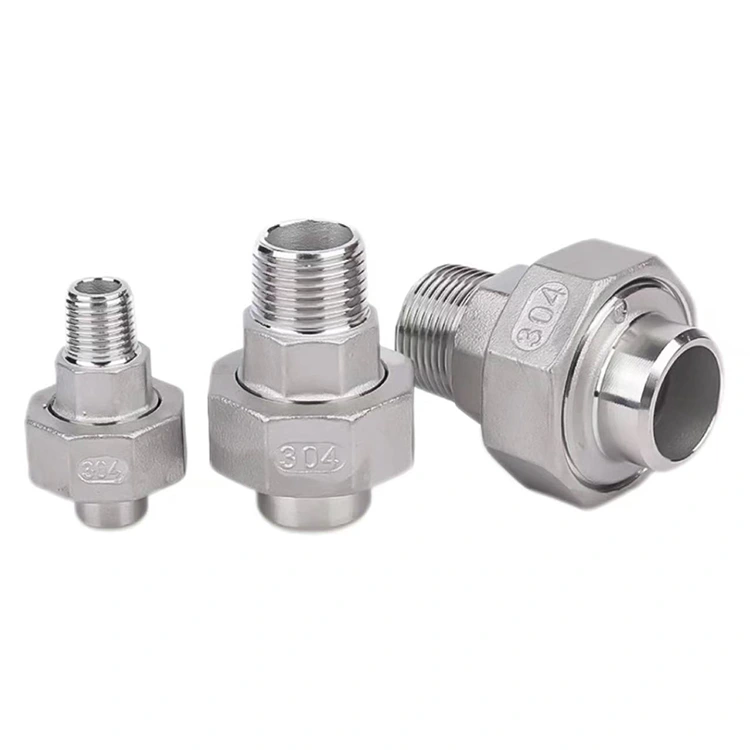

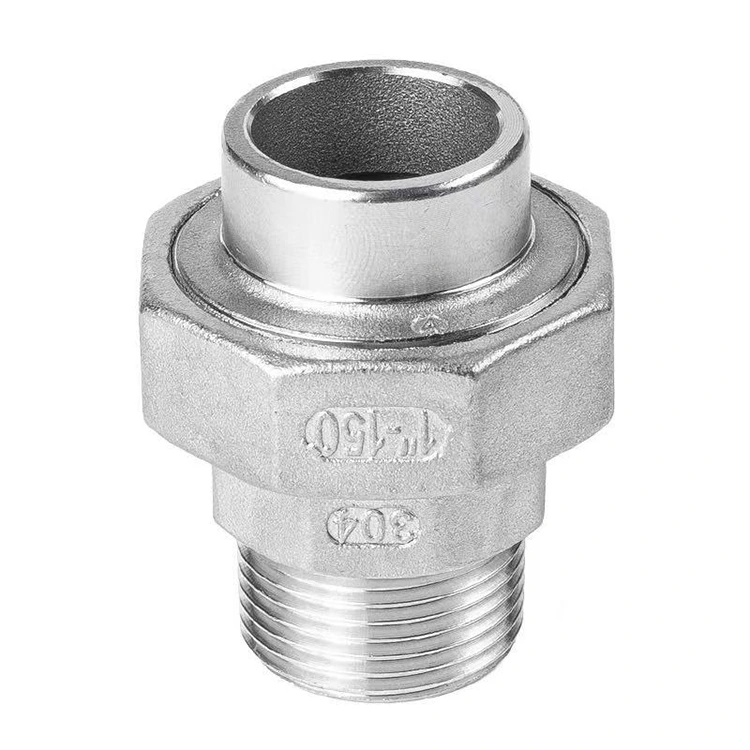

Mūsų įmonė taip pat gamina papildomą tos pačios serijos gaminį: jungtis, kurios viename gale yra išorinis sriegis, o kitame – sandūrinio suvirinimo jungtis. Viename gale naudojamas išorinis sriegis, skirtas sujungti su vidiniais sriegiais jungiamosiomis detalėmis, o kitame – sandūrinio suvirinimo konfigūracija. Šie du gaminiai puikiai papildo vienas kitą, visapusiškai patenkindami srieginių ir suvirintų vamzdynų sistemų sujungimo reikalavimus. Nuoširdžiai kviečiame tiek naujus, tiek esamus klientus teirautis ir pateikti užsakymus.

Išvada

Pasirinkus „Zhejiang Shenchi Female Thread x Butt-Weld Union“, išdidžiai pagamintą Kinijoje, reikia pasirinkti naujovišką dizainą, patikimą veikimą ir patogią priežiūrą. Tikimės bendradarbiauti su didmenininkais visame pasaulyje, kad kartu kurtume šviesesnę ateitį.
