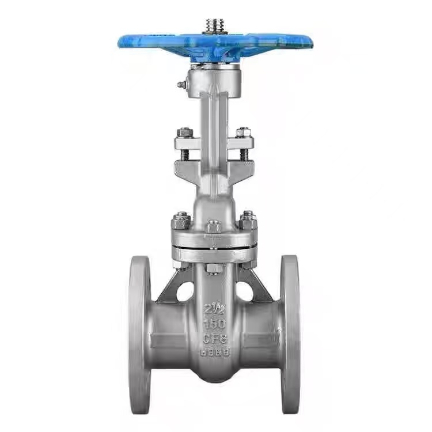

Amerikos standartinis kylančio koto flanšinis vartų vožtuvas

ASME kylančio koto flanšinio vožtuvo veikimo principas

Kai operatorius suka rankratį, rankratis priverčia suktis vožtuvo kotą. Viršutiniame vožtuvo koto gale esantis trapecinis sriegis susijungia su vožtuvo koto veržle, paversdamas sukimosi judesį ašiniu tiesiniu judesiu. Kadangi vožtuvo kotas ir užtvarai yra sujungti, vožtuvo kotas privers vartus pakilti arba kristi kartu.

Norėdami atidaryti vožtuvą, pasukite rankratį prieš laikrodžio rodyklę. Vožtuvo kotas verčia vartus judėti aukštyn linijiniu judesiu, todėl vartai atsijungia nuo vožtuvo lizdo. Kai vartai pakeliami į aukštį, lygų du kartus didesniam už vardinį vožtuvo skersmenį, skysčio praėjimas yra visiškai netrukdomas, o vožtuvas yra visiškai atidarytas. Eksploatacijos metu rankinis ratas paprastai pasukamas į padėtį, kurioje jo nebegalima pasukti, o po to pasukamas pusę apsisukimo iki vieno apsisukimo, kad būtų pasiekta visiškai atidaryta padėtis, neleidžiant vožtuvo kotui užsiblokuoti dėl temperatūros pokyčių.

Norėdami uždaryti vožtuvą, pasukite rankratį pagal laikrodžio rodyklę. Vožtuvo kotas varo vartus, kad jie judėtų žemyn linijiniu judesiu, todėl vartai prisispaudžia prie vožtuvo lizdo. Sukimo momentas, kurį veikia rankratis, sukuria priverstinę sandarinimo jėgą, o terpės slėgis vamzdyne taip pat prispaudžia užtvaras prie kitos vožtuvo lizdo, sudarydamas savaiminio sandarinimo efektą. Šis dvigubas veiksmas užtikrina nulinį nuotėkį uždarius.

Pagrindinė kylančio koto vartų vožtuvo charakteristika yra ta, kad vožtuvo stiebas kyla ir leidžiasi sinchroniškai su vartais. Operatoriai gali vizualiai nustatyti vožtuvo atidarymo/uždarymo būseną, stebėdami vožtuvo koto ilgį, besitęsiantį už vožtuvo dangčio – kuo ilgiau kotas išsikiša, tuo plačiau atidarytas vožtuvas; kai kotas yra visiškai įtrauktas, vožtuvas uždaromas.

Ypač svarbu pažymėti, kad ASME (Amerikos standartas) kylančio koto flanšiniai sklendės gali būti naudojami tik visiškai atidarytose arba visiškai uždarytoje padėtyje ir negali būti naudojami kaip valdymo vožtuvai. Jei ilgą laiką paliekama iš dalies atidarytoje padėtyje, dideliu greičiu tekanti terpė ardys sandarinimo paviršius, sukeldama vartų ir sėdynės susidėvėjimą, o tai galiausiai sukels vožtuvo nuotėkį. Be to, terpė gali tekėti iš bet kurios sklendės pusės bet kuria kryptimi, todėl nereikia atsižvelgti į srauto kryptį montuojant ir palengvinti vietos išdėstymą.

Produkto parametrai

Atsparumas aukštai temperatūrai ir aukštam slėgiui

„Shenchi ASME“ standartiniai kylančio koto flanšiniai vartų vožtuvai pasižymi dviem pagrindiniais veikimo pranašumais: atsparumu aukštai temperatūrai ir atsparumu aukštam slėgiui. WCB medžiaga gali atlaikyti iki 425 ℃ temperatūrą, o nerūdijantis plienas tinka platesniam temperatūrų diapazonui. 150 klasės slėgio reitingas, darbinis slėgis kambario temperatūroje siekia 1,9 MPa, viršijantis PN16 standartą. Sandarikliai yra aukštai temperatūrai atsparūs PPL arba vandeniui atsparūs EPDM tipai. Pagaminta Kinijoje, Shenchi įgyvendina visapusišką kokybės kontrolę nuo žaliavų iki gatavų gaminių, užtikrinant ilgalaikį stabilų veikimą aukštoje temperatūroje ir aukšto slėgio sąlygomis.

Patikimas aukšto slėgio veikimas, viršijantis 150 klasės standartus

„Shenchi“ ASME B16.10 standartinis kylančio koto flanšinis sklendės gali pasigirti patikimu atsparumu aukštam slėgiui. Flanšinė jungtis atitinka ASME B16.10 standartus, tolygiai priveržti varžtai ir vienodas slėgio pasiskirstymas ant tarpiklių. 150 klasės įvertinimas siūlo 1,9 MPa darbinį slėgį kambario temperatūroje su didele išmatuota slėgio riba. Vožtuvo korpuso sienelės storis suprojektuotas pagal ASME standartus, viršijančius nacionalinius standartus, kad būtų padidinta sauga. „Shenchi“ siūlo ASME standartinius kylančius flanšinius vožtuvus su nuolaida; perkant urmu, taikomos nuolaidos ir užtikrinamas ilgalaikis stabilus veikimas aukšto slėgio sąlygomis.

Tiesioginis gamyklos pirkimas ir OĮG pritaikymo palaikymas

„Shenchi“, kaip ASME (Amerikos standartas) kylančio koto flanšinių sklendžių tiekėjas, siūlo mėginių kūrimo paslaugas. Siūlome ASME kylančius flanšinius vožtuvus su nuolaida skaidriomis gamyklos kainomis, pašalindami tarpininkų antkainius. Mes palaikome ODM ir OEM pritaikymą; medžiagos, skersmenys, flanšo standartai ir veikimo metodai gali būti pritaikyti pagal jūsų poreikius. Mūsų ASME kylančio koto flanšinių sklendžių vožtuvus lengva prižiūrėti, jų konstrukcija yra paprasta ir priežiūros išlaidos yra mažos. Pagaminti Kinijoje, Shenchi ASME kylančio koto flanšiniai sklendės yra patikimos kokybės ir turi stabilų pristatymo laiką. Pasaulio klientai kviečiami susisiekti su Shenchi dėl išsamių techninių parametrų ir naujausių lengvatinių kainų.
