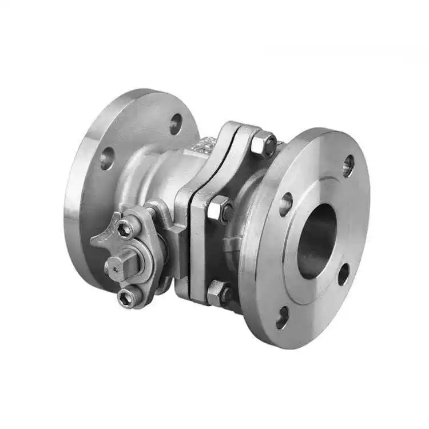

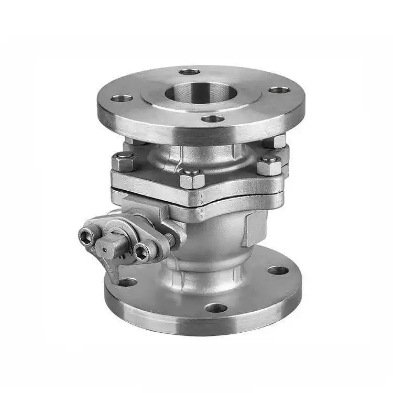

Amerikos standartinis flanšinis rutulinis vožtuvas

Darbo principas

Medienos srautas valdomas sukant rutulį 90°.

Rutulio centre yra tokio pat skersmens kaip vamzdis kiaurymė. Kai rankena arba pavara sukasi rutulį 90°, kol skylė sutampa su vamzdžio ašimi, terpė teka laisvai be kliūčių, vožtuvas yra visiškai atidarytas, o srauto pasipriešinimas beveik lygus nuliui. Kai rutulys sukasi dar 90°, kol perėjimo anga yra statmena vamzdžiui, kietas sferinis paviršius visiškai užblokuoja praėjimą, vožtuvas užsidaro ir pasiekiamas patikimas uždarymas.

Amerikietiškas standartinis flanšinis rutulinis vožtuvas turi dvikrypčio sandarinimo konstrukciją, leidžiančią terpei patekti iš bet kurios krypties be srauto krypties apribojimų. Minkštieji sandarikliai (PTFE/PPL) užtikrina nulinį nuotėkį, o kieti sandarikliai tinka aukštai temperatūrai ir aukštam slėgiui. Vožtuvo kotas turi anti-išpūtimo konstrukciją, užtikrinančią saugumą ir patikimumą esant aukštam slėgiui. „Shenchi ASME“ standartiniai flanšiniai rutuliniai vožtuvai gaminami griežtai pagal API 608 standartus, užtikrina greitą veikimą ir sandarų sandarumą, todėl jie yra idealūs uždarymo vožtuvai ASME standarto vamzdynams naftos, chemijos ir gamtinių dujų pramonėje.

Produkto parametrai

Produkto pavadinimas: Amerikos standartinis flanšinis rutulinis vožtuvas	specifikacijos: (1/8"-4") DN6-DN100
Nominalus slėgis: PN16	Korpuso medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M) Korpuso medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartai: ANSI, BS, DIN, ISO, JIS	Taikoma temperatūra: -20 ℃ ~ +150 ℃ (normali), iki +350 ℃ (aukšta temperatūra), iki -196 ℃ (žema temperatūra)
Vidinė metalo medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)	Vidutinė temperatūra: aukšta temperatūra, žema temperatūra, vidutinė temperatūra, normali temperatūra
Veikimo būdas: Manua	Sandarikliai: EPDM, PPL
Prijungimo būdas: Flanšinis sujungimas	Naudojimas: vanduo, oras, dujos, aliejus, skysčiai ir kt.
Kilmė: KinijaKilmė: KinijaKilmė: KinijaKilmė: Kinija	Pavyzdys: yra pavyzdžių

Pagrindinės struktūros ir dizaino akcentai

„Shenchi“ aukštos kokybės amerikietiški standartiniai flanšiniai rutuliniai vožtuvai turi pagrindinę struktūrą, kurią sudaro vožtuvo korpusas, rutulys, kotas ir lizdo sandarikliai. Rutulys gali būti slankiojo rutulio konstrukcijos (DN50 ir mažesnis) arba fiksuoto rutulio dizaino (DN50 ir didesnis). Rutulio kiaurymė atitinka vidinį vamzdžio skersmenį, todėl visiškai atidarytas srauto pasipriešinimas yra beveik nulinis. Stiebo neprapūtimo konstrukcija neleidžia stiebui išskristi esant aukštam slėgiui. Antistatinis įtaisas užtikrina laidumą tarp rutulio ir koto, neleidžiant kauptis statinei elektrai. ASME flanšiniams rutuliniams vožtuvams su turimomis kainomis „Shenchi“ pateikia išsamias techninių parametrų lenteles, kad klientams būtų lengviau pasirinkti tikslų modelį ir apskaičiuoti biudžetą.
