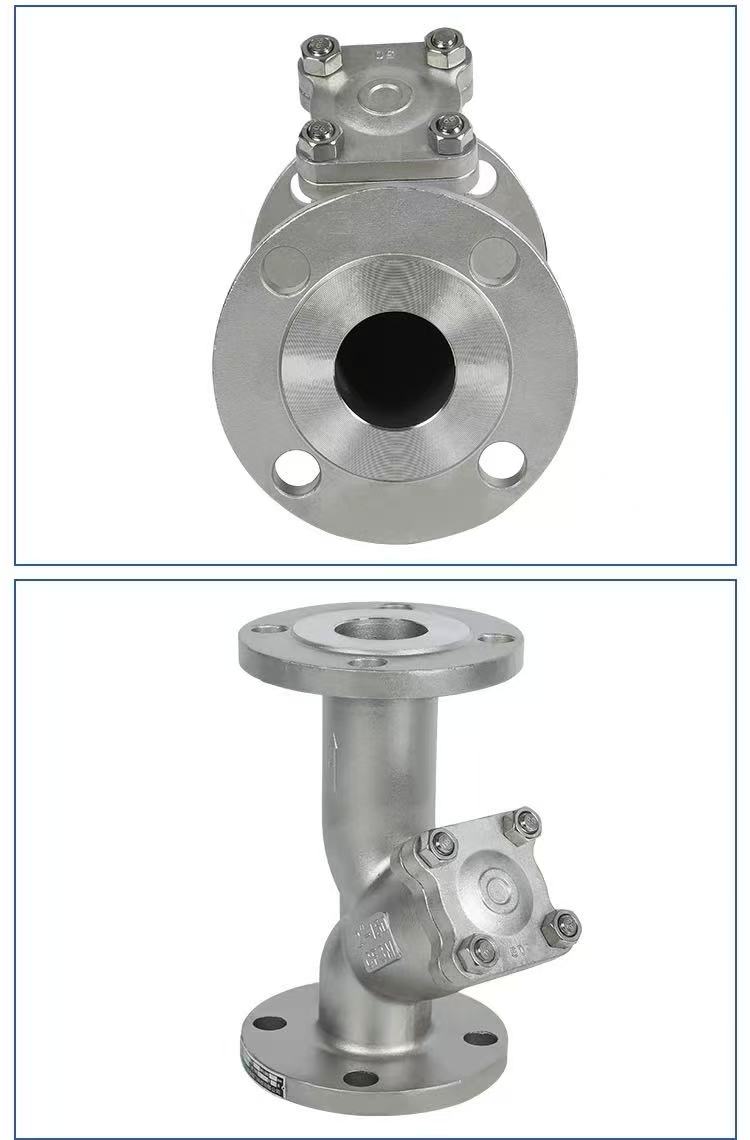

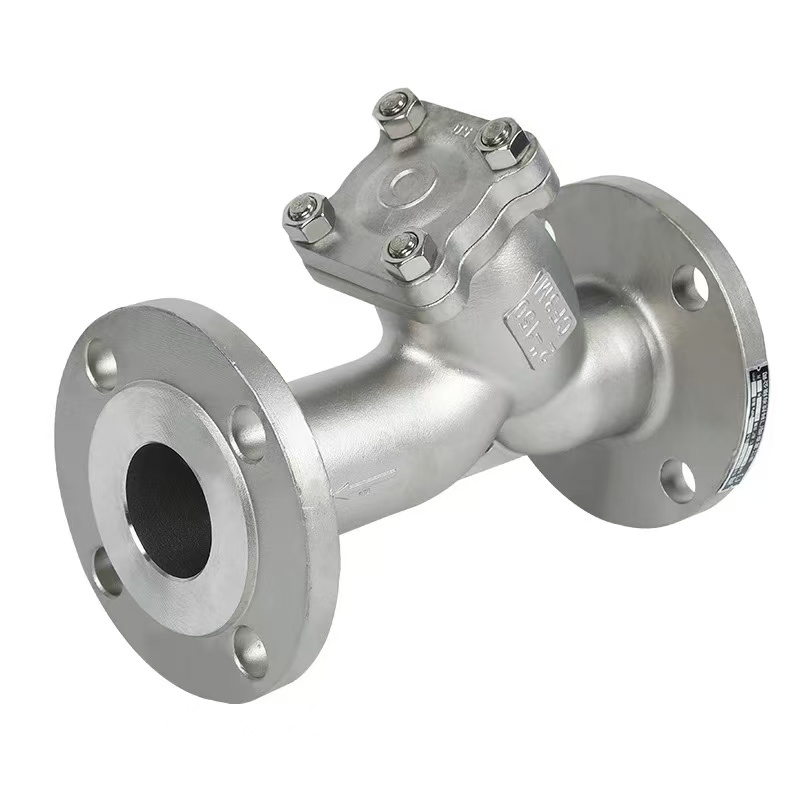

Amerikietiškas standartinis flanšinis Y tipo filtras

Darbo principas

„Shenchi“ gamyklos integruotas „American Standard Flange Y“ tipo filtras veikia filtro ekrano perėmimo principu. Terpė patenka į korpusą iš įėjimo galo ir teka per filtro ekraną Y formos konstrukcijoje. Kietos priemaišos yra užblokuotos filtro tinklelio viduje, o švari terpė praeina pro išleidimo galą ir išeina iš jo. Bendras filtro ekrano plotas yra 3-4 kartus didesnis už vamzdžio skerspjūvio plotą, todėl atsparumas mažas ir greitas srautas. Norėdami išleisti vandenį, atsukite apatinį kamštį arba nuimkite flanšo dangtelį, išimkite filtro ekraną, išvalykite jį ir vėl įdėkite. Pagrindinis korpusas pagamintas iš WCB, SUS304 (CF8) arba SUS316L (CF3M) medžiagų, naudojant integruotą liejimo procesą, todėl gaunamas vientisas korpusas ir patikimas atsparumas slėgiui. „Shenchi“ produktai tinka priemaišų filtravimui vamzdynuose, naudojamuose naftos, chemijos ir vandens valymo pramonėje.

Produkto parametrai

Produkto pavadinimas: Amerikos standartinis flanšo Y tipo filtras	Specifikacijos: (1/8"-4") DN6-DN100 Specifikacijos: (1/8"-4") DN6-DN100
Nominalus slėgis: PN16	Korpuso medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)
Standartai: ANSI, BS, DIN, ISO, JIS	Taikoma temperatūra: -20 ℃ ~ +150 ℃ (normali), iki +350 ℃ (aukštos temperatūros tipas), iki -196 ℃ (žemos temperatūros tipas)
Vidinė metalo medžiaga: WCB, SUS304 (CF8), SUS316L (CF3M)	Vidutinė temperatūra: aukšta temperatūra, žema temperatūra, vidutinė temperatūra, normali temperatūra
Veikimo būdas: rankinis	Sandarikliai: EPDM, PPL
Prijungimo būdas: Flanšinis sujungimas	Naudojimas: vanduo, oras, dujos, aliejus, skysčiai ir kt.
Kilmė: Kinija	Pavyzdys: yra pavyzdžių

Pagrindiniai montavimo punktai

Krypties patvirtinimas, flanšo išlygiavimas ir priveržimas bei vamzdyno atrama ir apsauga.

Montuodami „Shenchi American Standard Flange Y“ tipo filtrus, atkreipkite dėmesį į tris pagrindinius dalykus: Pirma, patvirtinkite srauto kryptį. Rodyklė ant vožtuvo korpuso turi būti sulygiuota su terpės srauto kryptimi, o filtro ekranas turi būti sumontuotas žemyn, kad būtų lengviau nusėsti priemaišos. Antra, užtikrinkite flanšo išlygiavimą ir priveržimą. Flanšo paviršiai turi būti lygiagretūs ir koncentriški, tarpiklis turi būti centre, o varžtai priveržti įstrižai etapais, kad būtų išvengta korpuso deformacijos. Trečia, pasirūpinkite vamzdyno atrama ir išankstine filtravimo apsauga. Filtras neturi išlaikyti dujotiekio svorio; prieš montuodami dujotiekį reikia išvalyti, kad būtų pašalintos didelės dalelės. „Shenchi“ pateikia išsamias montavimo instrukcijas, palaiko ODM/OEM pritaikymą, o filtro tinklelio dydį galima reguliuoti pagal poreikį, kad būtų užtikrintas ilgalaikis stabilus filtro veikimas.

Efektyviai filtruojamos medžiagos

„Shenchi ASME“ standartiniai flanšiniai Y tipo filtrai pirmiausia filtruoja kietas skendinčias medžiagas vamzdynų terpėje. Tai apima: suvirinimo šlaką, geležies drožles ir dujotiekio suvirinimo rūdžių likučius; smėlis, dirvožemis, kanapių pluoštas ir sandariklio likučiai, likę nuo statybų; kietosios dalelės, kristalai ir nuosėdos, pernešamos pačios terpės; rūdžių apnašos ir apnašų fragmentai iš senstančios ir besilupančios dujotiekio vidinės sienelės; o metalo drožlės ir kitos priemaišos tepalinėje alyvoje. Filtravimo tikslumas pasirenkamas nuo 50-300 akių, priklausomai nuo reikalingos terpės švaros. Kinijoje pagaminti ASME standartiniai flanšiniai Y tipo filtrai yra pagaminti iš WCB, SUS304 ir SUS316L medžiagų, pasižyminčių atsparumu korozijai ir pritaikymu įvairioms terpėms.

Medžiagos, netinkamos filtruoti

Shenchi ASME B flanšiniai Y tipo filtrai netinka filtruoti šias medžiagas: terpėje ištirpusias chemines medžiagas (pvz., druskas sūryme, rūgštis ir šarmus tirpaluose); aliejaus-vandens emulsijos; klampios pastos arba koloidai; pluoštinės minkštos priemaišos (kurios gali prasiskverbti arba apvynioti filtro ekraną); ir dujinius teršalus dujinėse terpėse. Šioms laikmenoms reikia pasirinkti kitų tipų filtrus. Parduodant ASME B flanšinius Y tipo filtrus, Shenchi su klientu patvirtins laikmenos charakteristikas, kad būtų išvengta neteisingo pasirinkimo. ASME B flanšiniai Y tipo filtrai su kainoraščiais pateikia išsamias pasirinkimo gaires.
